Vamos falar sobre os TS4-F e 2F, mas primeiro vamos falar sobre o que o código diz nos Estados Unidos sobre o desligamento rápido porque, goste ou não, isso vai começar a se espalhar para fora e vai começar a influenciar outras diretrizes e exigências fora dos Estados Unidos.
exigências dos EUA:
Toda a iniciativa de desligamento rápido foi para proteger os socorristas - pessoas que aparecem no local quando há um incêndio estrutural - e o objetivo é protegê-los para que não fiquem chocados se tiverem que mexer com a matriz.

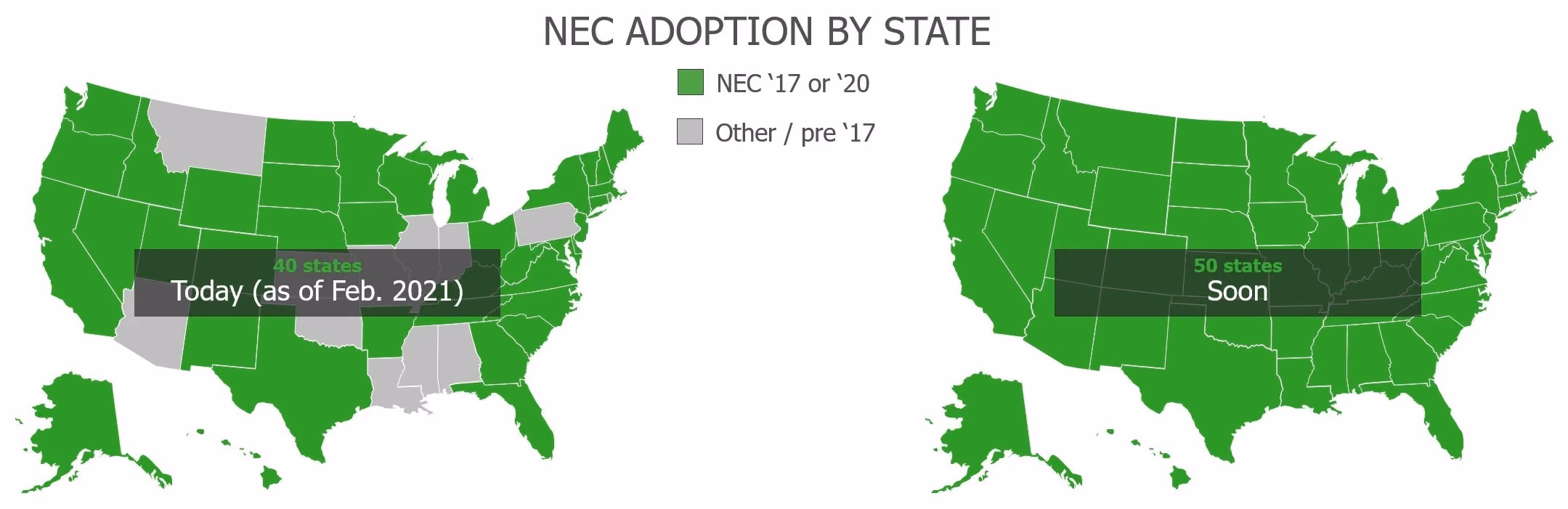

Este primeiro saiu em 2014 e os redatores do código acabaram de esbofetear um monte de coisas no código. Pode-se dizer que eles realmente não pensaram sobre isso, eles só queriam obter algo no código. Depois, ao longo dos anos, eles o aperfeiçoaram. À medida que refinam o código, mais e mais sistemas continuam adotando versões cada vez mais novas dele. Assim, a partir de hoje, existem 40 estados que são NEC '17 ou mais novos.
Como eu disse anteriormente, é uma leitura através de outros países. De fato, recebi um texto de uma senhora que conheço há algum tempo - ela está em Manitoba - e ela diz: "Ei, preciso de um TS4-F". Onde eu posso ir?" É como, uau, já está indo a todos os lugares.
Vamos falar sobre o TS4-F e depois temos também seu produto parceiro, o TS4-2F. Eu deixo o 'A' de fora porque nos afastamos bastante do TS4 que está montado no módulo - o 'A' significa add-on, o que significa que você apenas o instala diretamente no módulo, mas apenas por brevidade, eu os chamo de F ou 2F.
.gif)
É preciso ter o componente no telhado, o TS4-F e o 2F. Em seguida, o RSS. Agora, o transmissor RSS pode ser externo ao inversor de fios, ou pode ser interno - pode ser integrado. E temos uma lista de fabricantes integrados para facilitar ainda mais a instalação; uma coisa a menos para ter que instalar.
Podemos ver na Figura 2 que os F são montados diretamente no módulo e os 2F receberão uma entrada de dois módulos diferentes. Portanto, você reduz o número de coisas que tem que comprar e instalar, embora estas coisas entrem com muita facilidade. Então, neste exemplo, estou mostrando um transmissor RSS que está integrado neste inversor.
Então, vamos falar sobre este transmissor por um segundo. Fizemos uma atualização logo após eu ter começado a trabalhar na Tigo. Se você está familiarizado com ele, você pode ver na Figura 3 que o núcleo aqui embaixo agora tem duas cores. Então isso vai ajudar vocês com a polaridade enquanto colocam os condutores lá dentro.
O transmissor induz, ou cria este sinal keepalive - algumas pessoas o chamam de sinal de batimento cardíaco - e ele entra no núcleo, que então induz este sinal nos fios de homerun PV que são colocados através dele.
Esse sinal atravessa as linhas PV chamadas de comunicação por linha de força - é uma forma muito popular de comunicação - e o TS4 no telhado está esperando para ouvir esse sinal de "keepalive". E se eles o recebem bem, então eles permitem que a energia do módulo flua através deles através das linhas DC, para os homeruns, para o inversor PV; funciona bem, dura muito tempo, todos estão felizes. Quando o TS4 não detecta este sinal keepalive, eles param de permitir que o PV passe através deles.
Agora o TS4-F e o 2F atuam como o receptor. Ou estará em operação ou estará em modo de desligamento. E novamente, o TS4-Fconecta-se a um módulo. O 2F se conecta a dois, e há algumas diferenças nas especificações. Há 700W para o F e 1.000 Watts para o 2F, mas são 500 por canal. Portanto, estamos falando do tamanho do módulo. 16 a 90 volts, 15 amperes são os mesmos e usamos conectores padrão MC4. E se você quiser, você pode colocar um a 2F e F você pode misturá-los e combiná-los se você quiser fazer isso.
A figura 4 mostra um resumo visual do que acabei de falar. Você pode ver que os homeruns passam pelo núcleo e todos os homeruns, tanto os condutores positivos quanto os negativos, devem passar por isso. Desde que o TS4 receba os sinais de keepalive, então eles passarão essa corrente para o inversor.
Vamos falar sobre a instalação. Estas coisas são ridiculamente fáceis de instalar. Eles se fixam e levam 10 segundos por instalação, muito facilmente.
Você pode ver os clipes na Figura 5, essas pequenas coisas prateadas, e isso é tudo o que você faz - você o prende na moldura e avança. Agora, se você estiver usando módulos sem moldura, que parecem super legais, você ainda pode usá-los. Você vai tirar esses clipes com uma pequena chave de fenda, e então você simplesmente parafusaria o TS4 sobre o trilho.
Agora, o que queremos fazer é conectar o módulo ao TS4, e há dois cabos diferentes no TS4: estes cabos curtos e depois os cabos longos. Portanto, vamos começar com os curtos. Você sempre ligará o módulo aos cabos curtos do TS4 primeiro, sempre. E isto é um pouco diferente, recebemos chamadas de pessoas que entram porque não acompanharam isto. Portanto, por favor, esta é a ordem de operação.

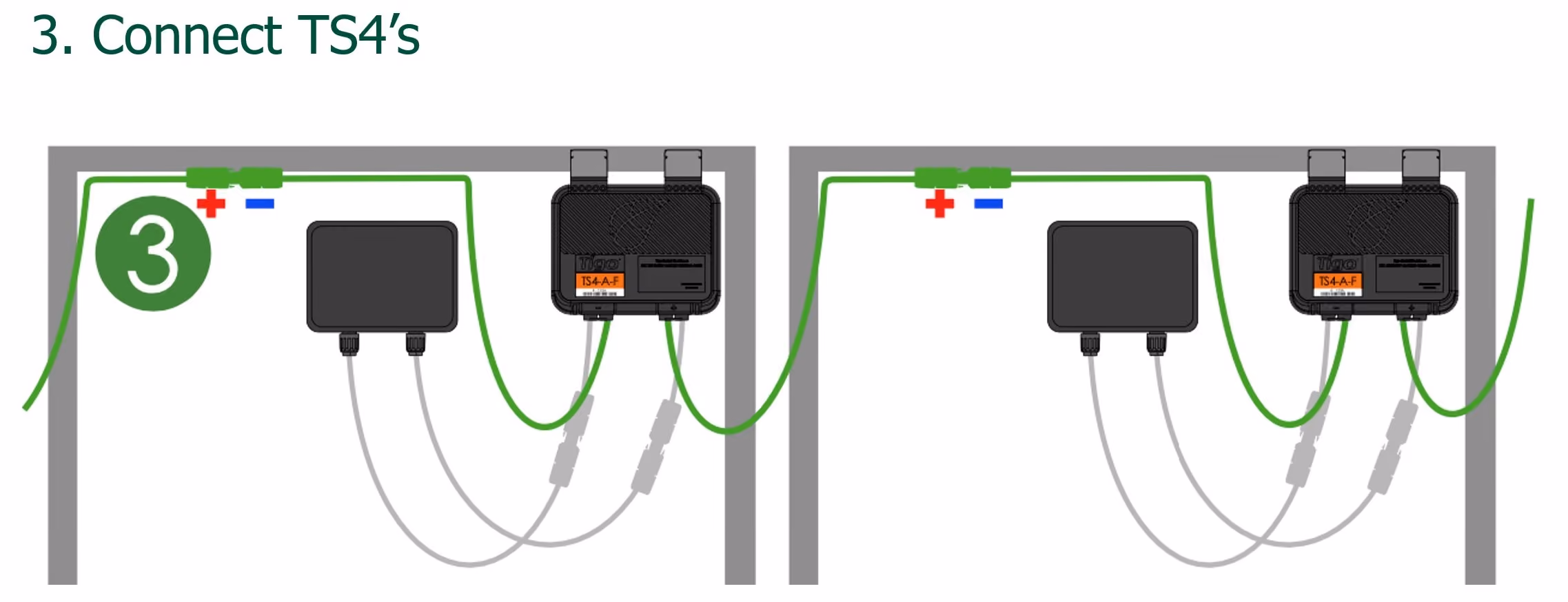

Agora, depois de conectar o módulo ao TS4, é possível ligar o outro TS4 em cadeia usando os cabos mais longos. E muito disto é realmente intuitivo, mas eu o cubro de qualquer forma. Se você estiver usando o TS4-2F, bem, então você tem dois cabos curtos, dois cabos longos, mas você ainda os conecta na mesma ordem. Então, você sempre conecta os cabos curtos primeiro, depois os cabos longos. Não posso enfatizar isso o suficiente.
Tenho um Programa de Certificação TS4, que estou me preparando para lançar, mas passo a passo com muitos detalhes, com muitas perguntas que nos são dirigidas no programa de certificação. Portanto, aguardem por isso.
Quero falar um pouco sobre os inversores Tigo Enhanced - eles têm um logotipo específico (ver Figura 9). Um Tigo Enhanced Inverter significa que o transmissor RSS está integrado a esse inversor. Portanto, fique atento a isso. Ele realmente agiliza o processo de instalação e é uma coisa a menos que você tem tudo.
O Tigo Enhanced é diferente da lista de inversores certificados PVRSS que temos. E isto também é exigido pelo código que eles têm que ser testados juntos. Portanto, os inversores de fio e os dispositivos de desligamento rápido têm que ser testados juntos. Já fizemos isso. Temos uma lista completa deles em nosso site.
Agora o núcleo único, o que significa que temos este RSS com um único núcleo anexado a ele. Agora, o que estamos vendo aqui é um produto integrado e vendemos este recinto, mas é para o produto comercial, mas este pode ser qualquer recinto NEMA 3R/NEMA 4 que você tenha lá fora.
Portanto, ele se monta bem em um trilho. A fonte de alimentação vem com ele. É uma fonte de alimentação AC para DC. A razão pela qual a chamamos de um único núcleo é porque temos apenas um núcleo. E temos que trazer energia - energia CA no fundo - e esta fonte de energia converte ou 120 ou 277 volts CA para a corrente contínua que o transmissor RSS precisa.
Agora estamos mostrando aqui em baixo que você coloca ou os homeruns positivos ou os negativos através do núcleo, não ambos. E você tem que fazer todos eles. Portanto, se você tiver três cordas, então todos os três negativos passarão, ou todos os três positivos passarão.
Vivian (uma participante do webinar) está perguntando o que acontece se você não conectar os contatos curtos primeiro e iniciar o encadeamento de margaridas à medida que você vai. Então, você pode danificar o TS4. É por isso que temos esta ordem específica. Ótima pergunta.
Agora o núcleo duplo é a mesma coisa. Agora nós vendemos estes separadamente. O dual core você provavelmente está olhando para um grande inversor de corda comercial, algo bem grande. Normalmente é para isso que estes são usados, mas nem sempre; nós lhe damos essa flexibilidade. Há momentos em que você pode querer usar dois núcleos mesmo em um único inversor.
Alguém está perguntando: "Podemos usar 240 para alimentar a unidade?". Sim, você pode.
Temos este pequeno detector de sinais para ajudar no comissionamento. Basta acená-lo sobre o TS4 e ele lhe dirá se o TS4 está detectando os sinais de retenção. Portanto, ele pode ser usado como um dispositivo de solução de problemas bastante útil.
Esta é provavelmente, em minha opinião, provavelmente a parte mais importante. A Crosstalk é esta grande coisa agora e é uma preocupação. O que o crosstalk significa é que você tem dois sistemas diferentes que estão interferindo um com o outro. Portanto, o PLC de um inversor e o transmissor RSS está interferindo com um inversor e um transmissor RSS separados.
E o PLC não é novo, já existe há muito tempo e particularmente na automação doméstica. Portanto, você tem que separar as linhas em que o CLP está funcionando, e não pode ter nenhuma interferência externa. Mas Tigo não foi tão bom em dar a todos os detalhes sobre isto, então realmente demos uma volta nisto e temos alguma documentação e estamos realmente tentando fazer com que as pessoas entendam as maneiras de mitigar este crosstalk.
Se você estiver usando um inversor com um núcleo, então não há como você ter o pé cruzado. Estamos falando de por sistema.
Se você estiver usando um inversor em dois núcleos, então você pode colocar tudo no mesmo conduíte ou bandeja de cabos, o que quiser usar, mas não encaminhar as cordas de diferentes transmissores no mesmo conduíte. Portanto, vamos apenas dizer que este é um grande inversor comercial aqui, se você tiver outro inversor comercial, então você não poderá operar essas linhas no mesmo conduíte ou bandeja de cabos, porque eles começarão a interferir um com o outro. E embora você só vai passar os homeruns positivos ou negativos através do transmissor RSS no conduíte e bandejas de cabos não os separam, mantenha-os juntos.

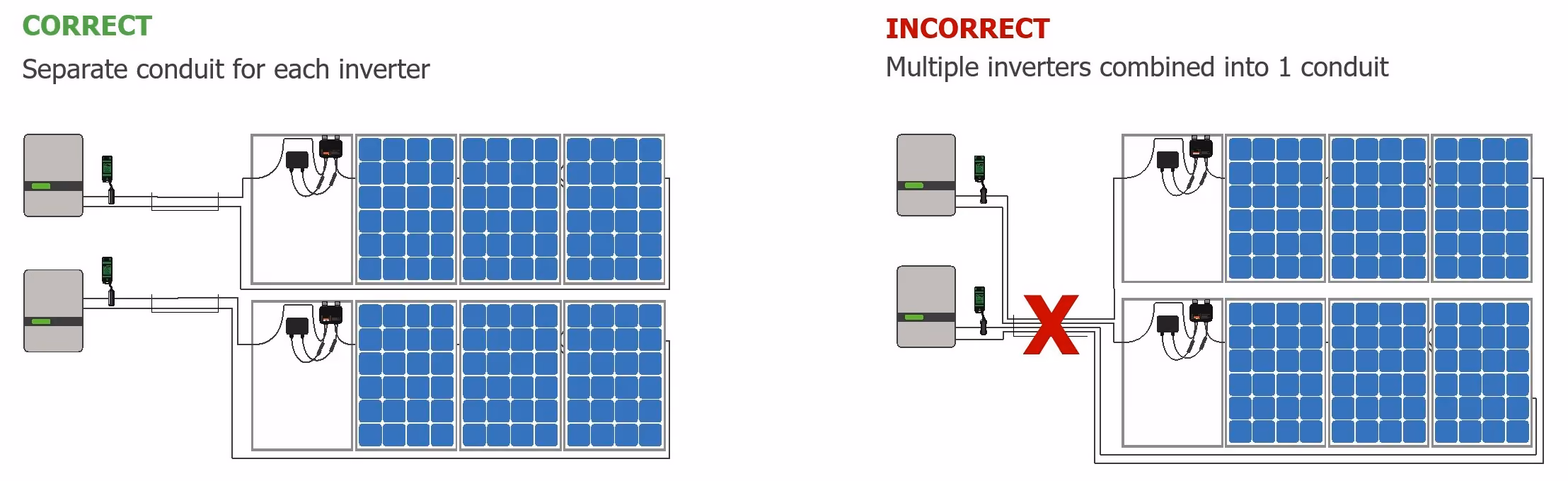

Dois inversores com um núcleo. Este é exatamente o visual de que acabei de falar. Mantenha tudo separado. E aqui está um exemplo do não-não onde ambos têm saídas do inversor indo para o mesmo conduíte. Então faça isto (esquerda na Figura 12), não aquilo (direita na Figura 12). E temos um webinar realmente detalhado sobre isto, eu entrei em detalhes excruciantes sobre isto e passei por isto muito claramente.
Portanto, aqui estamos com múltiplas cordas, múltiplas matrizes, múltiplos inversores. Mais uma vez, basta manter tudo separado, assim mesmo (esquerda na Figura 13). Não faça isso (direita na Figura 13); você não corre tudo junto, porque vai ter o pé cruzado.
Parece intuitivo, mas não há pessoas sem culpa própria, que não seguiram estas instruções. Estas são exigências. Se você não seguir nossas exigências, então você terá problemas.

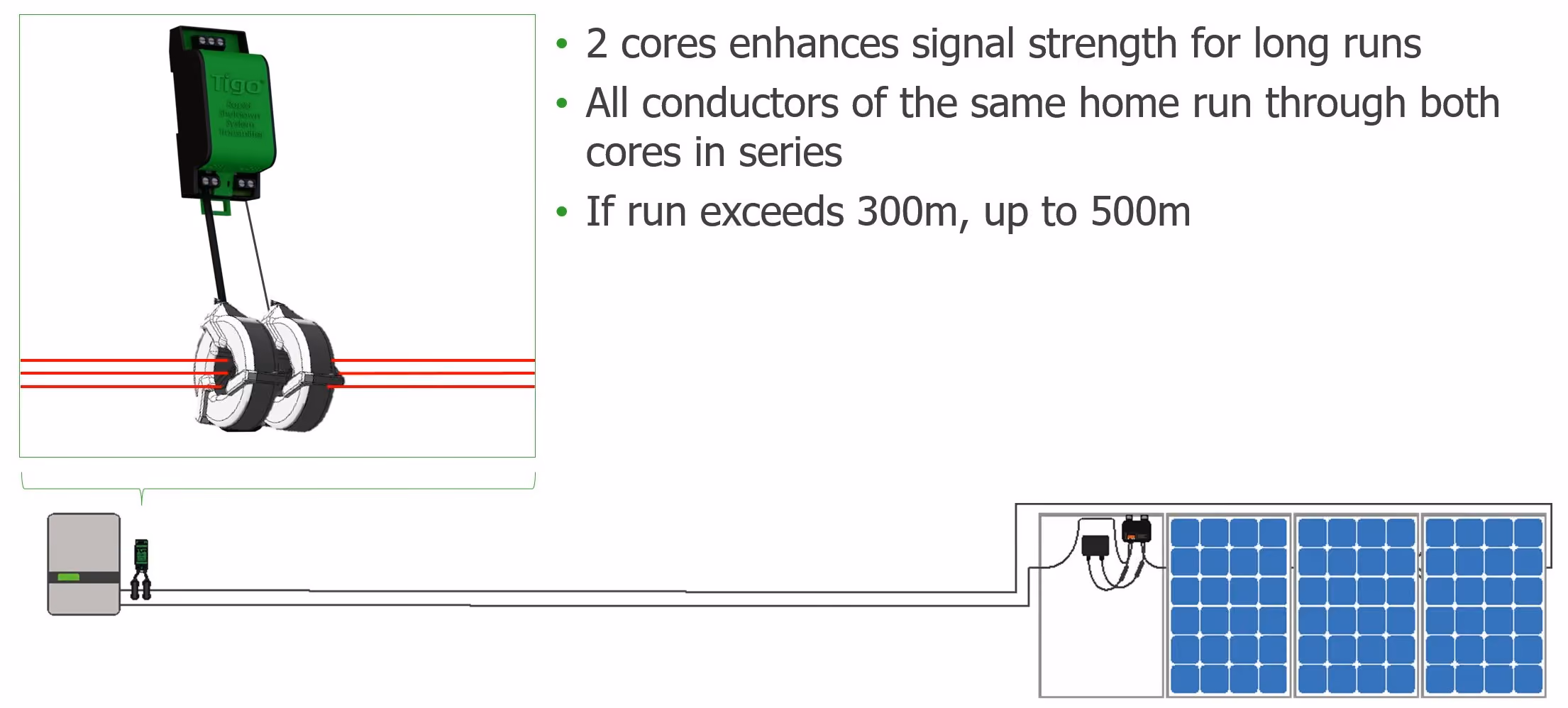

Agora a Figura 14 mostra um exemplo do que eu estava falando se você tem um único inversor, mas você tem que usar dois núcleos. Portanto, você pode ter uma corrente contínua que exceda 300 metros. Portanto, definitivamente não estamos falando aqui de residencial, estamos provavelmente falando de grande comercial ou utilitário. Mas se sua corrida exceder 300, então um único núcleo não pode induzir um sinal forte o suficiente para descer até o final dos 300 metros. Se você dobrar na pista, então ele fortalecerá esse sinal, mas ainda assim limitamos a distância total com dois núcleos a 500 metros.
Temos um site de apoio. Temos a comunidade, a qual eu realmente encorajo as pessoas a passar. Muitos de nós nos espreitam, muitos de nós postam lá. Portanto, se você tiver alguma pergunta sobre estas coisas, então vá até a comunidade e poste-a e nós vamos pular lá, e nós o ajudaremos.
E acaba sendo esta coisa muito legal e pode haver alguém que bate em um de nós e responde primeiro à sua pergunta. Então, é apenas uma coisa de pessoas ajudando pessoas nesta indústria. Para deixar um comentário sobre este blog, clique aqui.
