Webinar sobre soluções flexíveis, simples e confiáveis de desligamento rápido para energia solar comercial

Requisitos de desligamento rápido

O desligamento rápido é para a segurança dos socorristas ou de qualquer outra pessoa que tenha que trabalhar ao redor ou perto do sistema [solar fotovoltaico]. O objetivo é evitar que as pessoas sejam expostas à alta tensão.

As regras da NEC 2017 realmente exigem níveis de módulo. Havia regras anteriores no NEC 2014 que eram basicamente de desligamento em nível de string, mas elas estão desaparecendo rapidamente.

Requisitos NEC 2017

Dentro de 30 cm do limite do conjunto e dentro do conjunto, temos uma regra que abordarei em um segundo momento. E, a partir do limite do arranjo até o inversor, há outra regra. Essas são as tensões.

Portanto, temos essas duas zonas com as quais temos que lidar. Agora, uma coisa sobre o desligamento rápido é que é realmente melhor se todo o sistema for testado como uma unidade, pois o inversor e os componentes eletrônicos do módulo precisam cooperar para que o desligamento rápido ocorra, pois o que realmente precisamos fazer é passar da alta tensão para a baixa tensão muito rapidamente em 30 segundos.

Destaques dos requisitos do NEC 2017

• Portanto, dentro de 30 segundos, as tensões de todos os condutores dentro do limite de um pé ao redor da matriz devem ser reduzidas a 80 volts em 30 segundos ou menos.
• Em seguida, do limite da matriz até o inversor, esses condutores devem chegar a 30 volts ou menos em 30 segundos.

Portanto, 30 segundos não é muito tempo. E para baixar essa tensão tão rapidamente, é necessário um tipo de cooperação entre o inversor e os componentes eletrônicos modulares. Portanto, eles precisam ser testados juntos. É por isso que trabalhamos tão de perto com nossos parceiros de inversores para garantir que os testes sejam realizados e que estejamos listados na UL.

Esses requisitos já foram adotados em quase todos os estados. E estarão em todos os estados em breve - todos os 50 estados estão no processo, é apenas uma questão de saber se eles concluíram esse processo ou não.

Quais projetos devem estar em conformidade?

A regra básica é que qualquer projeto que esteja em um prédio ou dentro dele (se o equipamento estiver em um prédio) significa que ele provavelmente precisa estar em conformidade. Mas o que é um edifício? É um pouco difícil definir um edifício. Acho que a definição vaga é qualquer coisa com paredes. Não precisa ter quatro paredes - qualquer coisa com paredes e um teto é normalmente considerada um edifício.

Agora, essa exceção é um pouco complicada. Se houver condutores que façam parte do sistema que entrem em um edifício e esse edifício for usado para qualquer outra coisa que não seja energia solar, você terá de cumprir a exigência.

Então, digamos que você tenha um sistema de porta de carro, com condutores que descem e entram nesse galpão, e o galpão é usado apenas para equipamentos fotovoltaicos, nada mais, então você não precisa estar em conformidade. Mas se você colocar um ancinho lá - se esse galpão tiver qualquer outro tipo de equipamento - se ele for obviamente usado para qualquer outra finalidade, ele terá de estar em conformidade.

E esse sistema específico (veja a figura 2) realmente precisava estar em conformidade, pois os condutores desse sistema descem pela estrutura do estacionamento e entram em um prédio (como um recinto) que também tem outros equipamentos. Portanto, esse projeto precisava estar em conformidade.

Inversores de sistemas fotovoltaicos de desligamento rápido (PVRSS) UL

Portanto, listamos muitos inversores em nosso site, e examinaremos essa lista ou pelo menos parte dela em um minuto. O que isso significa? Se mostrarmos um inversor em nossa lista UL PVRSS, o que isso significa?

Bem, isso significa que o inversor foi testado com a Tigo como um sistema e foi listado pela UL. Na verdade, fazemos isso com muita frequência. Nós nos reunimos com a UL e com o pessoal do fornecedor do inversor e fazemos o teste - eles pegam todos os seus medidores e escopos de células e fazem isso. Na verdade, eles têm feito isso durante a pandemia, o que é um pouco desafiador, mas é preciso continuar.

E todos nós testamos juntos. Todos nós nos certificamos de que esses sistemas funcionem conforme o projeto, que atendam aos requisitos e, em seguida, recebam todos os nossos selos de aprovação. E o mais importante, obviamente, é o UL, porque ele é um NRTL (Nationally Recognized Testing Laboratory).

Agora, a UL não é a única na NRTL, mas é a dominante e a que todo mundo já ouviu falar. A maioria dos outros jogadores é menor e você provavelmente não reconheceria seus nomes, mas há outros.

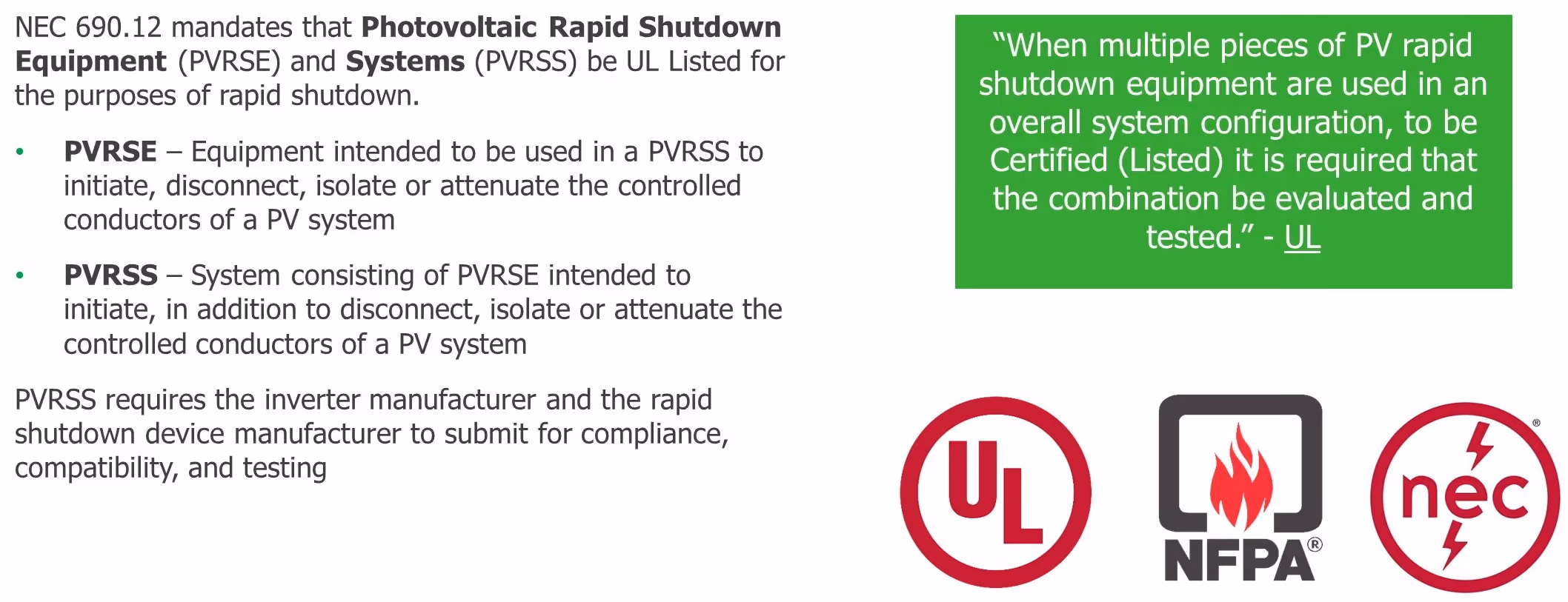

Mas é isso que a NEC exige - que o equipamento usado para desligamento rápido seja listado em um laboratório de testes reconhecido nacionalmente. E, é claro, a Tigo escolhe a UL porque ela é mais reconhecida, é um nome familiar. Mas é isso que significa, é isso que tem de acontecer, e isso significa que esses sistemas são certificados pelo PVRSS.

Equipamento de desligamento rápido fotovoltaico UL

Há também essa listagem de equipamentos que a UL e outros laboratórios fazem. É como a sua torradeira, se você pegar a caixa da torradeira, ela terá uma etiqueta da UL. Assim, dispositivos individuais, como uma torradeira ou um Tigo TS4, recebem uma listagem de equipamentos e o Tigo TS4 também tem essa listagem, mas é diferente. Isso significa apenas que aquele dispositivo específico foi testado e considerado seguro.

Além disso, vale a pena mencionar que o NEC é publicado por uma organização chamada NFPA, National Fire Protection Association (Associação Nacional de Proteção contra Incêndios). É disso que se trata, certo? Trata-se de segurança contra incêndios. Portanto, nunca se esqueça disso, porque se você se sentir tentado a pensar que tudo isso é um incômodo, perceba que tudo se trata de segurança contra incêndios - tudo se trata de evitar incêndios. Todos nós queremos estar nessa onda.

Como são os sistemas de desligamento rápido?

A Figura 4 mostra um exemplo. Temos componentes eletrônicos modulares e, nesse caso, estamos mostrando a nossa unidade dupla, ou seja, dois módulos conectados a esse único dispositivo.

Agora também temos um iniciador. Portanto, no canto inferior direito, temos o nosso transmissor do sistema de desligamento rápido - RSS, e você verá que, de tempos em tempos, ele significa sistemas de desligamento rápido.

Esse transmissor é o que chamamos de iniciador em termos genéricos. É ele que inicia o processo de desligamento rápido. A maneira como isso funciona é que o iniciador está enviando o que chamamos de sinal de manutenção. Basicamente, ele informa aos componentes eletrônicos do módulo, o TS4, que está tudo bem, que continua produzindo energia, que está tudo normal. Agora, quando o desligamento rápido acontece, ele ocorre pelo que chamamos de perda de energia CA. Isso significa apenas que a energia CA vai embora. Portanto, a maneira manual simples de iniciar o desligamento rápido é simplesmente desligar o transmissor.

Esse transmissor pode ser autônomo (vendemos uma unidade autônoma que pode ser instalada) ou embutido no inversor. E, obviamente, se você desligar a alimentação CA do inversor, o transmissor será desligado. E então toda a mágica acontece para o desligamento rápido.

Portanto, não é muito complicado e é por isso que vendemos um dispositivo que faz apenas o desligamento rápido, porque se isso é tudo o que você precisa, se tudo o que você quer é cumprir os requisitos, é muito simples, muito barato.

Lista de PVRSS

A Figura 5 mostra uma parte muito pequena da nossa lista de certificados PVRSS. Seria necessário rolar a tela por um bom tempo para ver tudo, mas você vê a primeira parte dela. Você vê uma lista de todos os fabricantes no lado esquerdo que estão refletidos nessa lista. E também na lista, ela mostra quais versões do TS4 estão listadas na UL com qual inversor.

E essa é a lista que eu recomendo fortemente que todos verifiquem e consultem primeiro quando estiverem projetando o sistema, para que saibam, se estiverem planejando usar o Tigo, quais inversores podem ser usados.

E eu diria que, para a segurança contra incêndios, é particularmente importante escolher um inversor que tenha sido bem testado. Assim, por exemplo, nossos otimizadores e nosso produto de segurança, TS4-S, funcionarão com praticamente qualquer inversor baseado em MPPT. Há algumas exceções, mas muito poucas. Mas a segurança contra incêndio usa PLC. E eu diria que, com qualquer produto que use PLC, você deve se certificar de que o inversor seja compatível com esse produto, pois o PLC pode causar problemas com os inversores.

Tigo Enhanced

Portanto, a Tigo também tem uma nova marca chamada Tigo Enhanced. Digo nova, mas ela já existe há alguns meses, mas pode ser nova para você. Você pode ver o logotipo na figura 6.

Se você vir esse logotipo na folha de dados de um inversor ou na literatura sobre inversores, isso significa que o inversor é compatível com a segurança contra incêndio da Tigo. Novamente, trata-se de segurança contra incêndio e dos dispositivos de segurança contra incêndio, o TS4-F.

Isso também significa que o inversor está disponível com um transmissor RSS integrado. Digo "disponível com" por um motivo. E se você optar por esse caminho - ótima opção, pois simplifica a instalação -, certifique-se de verificar com o fabricante do inversor. Em alguns deles, é preciso encomendar uma SKU especial para garantir que o transmissor seja incorporado.

E, é claro, todos eles estão listados no UL para PVRSS com a Tigo. Aqui estão os inversores que conhecemos no momento e que estão adotando o programa e o logotipo Tigo Enhanced.

TS4 Flex MLPE

A linha de produtos TS4 da Tigo. Ela pode ser dimensionada para qualquer sistema, desde os muito pequenos até os muito grandes. Você pode adicionar os recursos que desejar a cada módulo. Há algumas versões do Tigo que podem de fato ser combinadas, não todas, mas algumas delas podem ser combinadas.

Portanto, você pode, por exemplo, colocar a otimização apenas onde quiser ou onde precisar em um sistema e, em seguida, colocar apenas o monitoramento e o desligamento rápido para o restante do sistema.

Você também pode simplesmente colocar a otimização sozinha em um sistema. Se você tiver sombreamento em um canto, por exemplo, pode pegar cinco TS4-O, colocá-los nesse canto e pronto. Se tudo o que você precisa é de otimização, não precisa de mais nada. Obviamente, se você quiser um desligamento rápido ou um monitoramento, terá que instalar o equipamento de comunicação, mas se tudo o que você quer é otimizar, o TS4-O sozinho será suficiente.

Comunicação. Já falamos sobre a comunicação para o desligamento rápido, mas ela é boa para mais do que apenas o desligamento rápido, para o monitoramento e assim por diante.

Escolha do inversor. Portanto, na verdade, a figura 8 trata muito do que chamamos de liberdade solar. A Tigo lhe dá muita liberdade - a liberdade de implementar recursos de nível modular exatamente como você deseja, sem pagar por mais ou menos recursos do que você precisa. É disso que se trata. Estamos tentando tornar esses sistemas econômicos.

Mas também, essa liberdade de escolher inversores lhe dá muita liberdade. Ocasionalmente, as empresas surgem e desaparecem. Infelizmente, temos visto muitas empresas de inversores morrerem nos últimos anos. É lamentável, mas acontece. E é reconfortante saber que as pessoas têm várias fontes para esses produtos tão importantes.

‍
